РТ533

Станок специальный сверлильный с ЧПУ РТ533 предназначен для сверления сквозных и глухих отверстий диаметром от 1,2 мм до 20 мм на длину до 450 мм (в оригинальном проекте).

Станок модели РТ533 представляет собой комплекс из 2-х станков глубокого сверления с автоматическим циклом обработки и ручной загрузкой. Станки имеют общее электрооборудование, гидростанцию и транспортер стружки, что существенно экономит место, повышает удобство обслуживания и повышает производительность комплекса в 2 раза.
Технические характеристики, кратко
Конструктивные особенности
Описание работы

Технические характеристики, кратко

  1. Глубина сверления, мм
  2. 40 … 450*
  3. Предельные диаметры обрабатываемых отверстий, мм
  4. 1,2 … 20*
  5. Пределы частот вращения бабки изделия, об/мин
  6. 80 ... 4500
  7. Пределы часто вращения бабки инструмента, об/мин
  8. 80 ... 6500
  9. Рабочая подача привода инструмента, об/мин
  10. 8 ... 1800
  11. Класс точности станка по ГОСТ 8-82
  12. «П»

Конструктивные особенности

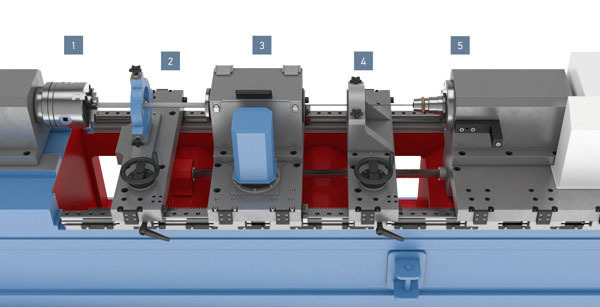

Основные узлы станка

  1. 1
  2. Шпиндельная бабка изделия
  3. 2
  4. Люнет изделия (для длинных заготовок малого диаметра)
  5. 3
  6. Маслоприемник обеспечивает поджим заготовки, а также отвод стружки и СОЖ из зоны резания
  7. 4
  8. Люнет для поддержки длинного инструмента
  9. 5
  10. Бабка инструмента

Описание работы

Процесс сверления может происходить с вращением или без вращения обрабатываемой детали, подвижным вращающимся или неподвижным инструментом. Для обработки длинных деталей предусмотрен люнет изделия, а для большой длины сверления – люнет инструмента. В качестве инструмента используются ружейные сверла с внутренним подводом СОЖ и наружным отводом стружки.

Заготовка закрепленная в специальных приспособлениях для быстрой замены

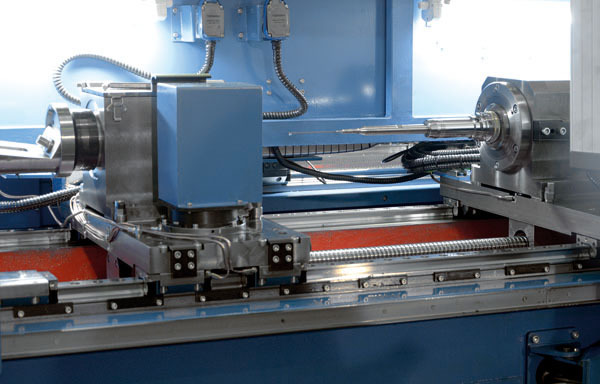

Маслоприемник и бабка инструмента с установленным сверлом диаметром 1,8 мм

Станок глубокого сверления РТ533 является уникальным проектом, разработанным в тесном сотрудничестве с заказчиком в рамках программы импортозамещения. Ранее данный тип станков на территории РФ не проектировался и не производился.

В ходе испытаний станок РТ533 подтвердил проектные характеристики и высокую эффективность.
